空气斜槽帆布

联系方式:电话:0513-88796868 传真:0513-88796996 手机:13706276418 邮箱:wanggp401@126.com 联系人:王经理
本文关键词:空气斜槽帆布,斜槽帆布,透气布





空气斜槽输送是利用空气使固体颗粒在流态化的状态下沿着斜槽向下流动的输送设备。它属于密相流态化输送,动力消耗少,生产费用低,在粉状物料的水平输送中,应用相当广泛。它是由薄钢板制成的上下两个槽形壳体组成。在上下壳体之间,夹有透气层,整个斜槽按一定斜度布置。物料由加料设备加入上壳体的加料口的透气层上,空气由鼓风机鼓入下壳体,并沿斜槽透过透气层,使物料流态化。流态化的物料即沿斜度向前流动,达到输送目的,而后从卸料口输出。

一、空气斜槽分类

空气斜槽有吸送式、压送式和混合式三种。其工作原理是利用气流的动能使散粒物料呈悬浮状态随气流沿管道输送:

①吸送式。抽风机启动后,整个系统呈一定的真空度,在压差作用下空气流使物料进入吸嘴,并沿输料管送至卸料处的分离器内,物料从空气流中分离后由分离器底卸出,气流经除尘器净化后再经消声器排入大气。优点是供料简单,能从数处同时吸取物料。但输送距离短,生产率低。密封性要求高。

②压送式。鼓风机将空气压入输送管,物料从供料器供入,空气和物料的混合物沿输料管被压送至卸料处,物料经分离器后卸出,空气经除尘器净化后排入大气。特点与吸送式相反,可同时将物料输送到几处,输送距离较长,生产率较高,但结构复杂。

③混合式。为上述两种形式的组合。

 二、空气斜槽规格型号

空气斜槽一般有如下规格:

型号

型号

型号

200

250

315

400

500

槽体宽度

槽体宽度

物料

200

250

315

400

500

产量(T/H

8º

水泥

22

40

70

130

220

产量(T/H

8º

生料

16

30

55

100

165

产量(T/H

10º

水泥

40

65

120

250

400

产量(T/H

10º

生料

30

55

90

185

300

风压KPa

风压KPa

风压KPa

2-3

2-3

2-3

2-3

2-3

风量m3 /.min

风量m3 /.min

风量m3 /.min

1.5-2

1.5-2

1.5-2

1.5-2

1.5-2

三、空气斜槽技术参数:

型号

输送量(m3/h

风压

风量

水泥6%

水泥6%

水泥10%

生料10%

毫米水柱

m3/m.min

B100

7.5

6

10.5

8.5

400-600

0.15-0.30

B125

10

8.5

14

11.5

400-600

0.19-0.38

B250

30

25.5

50

40

400-600

0.38-0.75

B315

60

51

85

70

400-600

0.47-0.95

B400

120

102

165

140

400-600

0.6-1.20

B500

200

170

280

240

400-60

0.8-1.50

1、物料输送

干燥粉状物料,允许表面水份在0.8%左右,否则将引起淤滞甚至堵塞。

 2、输送量

  斜槽输送量受很多因素影响,往往变化较大。下表为6%10%斜度时输送水泥及生料的情况供参考

  3、斜度

  斜槽斜度可在6%-14%范围内变化,在安装空间允许的情况下,采用较大的斜度的有利的。

  4、风量

  风量受物料状态、斜槽斜度、透气层情况等因素影响,可在1.5-3m3/min之间变动,一般情况下可按照2m3/min考虑

   5、风压

斜槽风压一般在400-600mm水柱之间,大规格长斜槽宜取偏大值。

四、空气斜槽关键部位

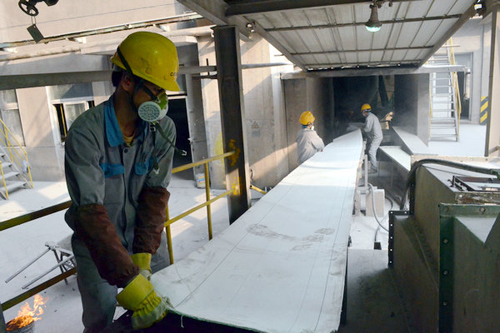

斜槽关键部分是透气层,它起着承托输送物料作用,并使空气能均匀地透过,使物料流态化。如果空气分布不均匀,物料流态化不均,将使输送过程受很大影响,所以选择良好的透气层很重要。南通银梭布业有限公司生产的透气层是采用纯涤21支纱,经特种多层织机编织而成,具有透气性能好,气流均匀、稳定、阻力低、电耗省、维护检修方便,抗拉强度大、不伸缩、不变形,安装时不需绷紧设施,运行时不脱层、不塌腰、不起拱、不泄漏粉料、无原料损耗、不污染环境,具有耐磨、耐高温、耐腐蚀性能,使用寿命一般可达5至10年以上。

为了减少进料口下面透气层的磨损和冲击,在进料口下面常设有进料溜板(也称进料滑板),溜板起缓冲作用,物料通过溜板溜到透气层上。当输送线需要拐弯时可设弯槽,需要分支时可设带有改向闸板的三通或四通槽。为适应操作的需要,在适当地段设置截气阀,一适应分段使用节省风量,在入料口以后每23m处及支槽、弯槽、出料口处可设置观察窗。为了使上槽内气体排出,一般在机体尾部上方,或分支器前设排气管介入收尘器系统。其排风量可按鼓风机的1.21.5倍来考虑,应使上槽内的气体压力处于零压或微负压状态。

五、空气输送斜槽的使用注意点

空气输送斜槽在操作使用时,应注意以下几点: 1、 斜槽投入使用前应进行仔细检查,注意各密封处是否合 乎要求,防止透气层及槽体漏风。 2、开车时,关上进风伐,启动后根据需要逐步打开进风伐。根据输送物料的要求,调节好下槽截止阀,然后开始下料。 3、 下料后,应经常通过观察门,观察物料流动情况,结合测压参数,调节好进风量。 4、 停车时,现停止喂料,逐渐关小进风量。待斜槽内物料卸完后23分钟再停止鼓风机。 5、 严防被输送物料夹有大颗粒及杂物。 6、 对输送物料水份要严格控制。特别是雨季,物料水份大了,在输送斜槽中流化不良,流动性差,容易造成堵塞。对鼓风机鼓入的空气已要求清洁、干燥。





                                                                      南通银梭布业有限公司
